मुख्य प्रविधि सुविधाहरू

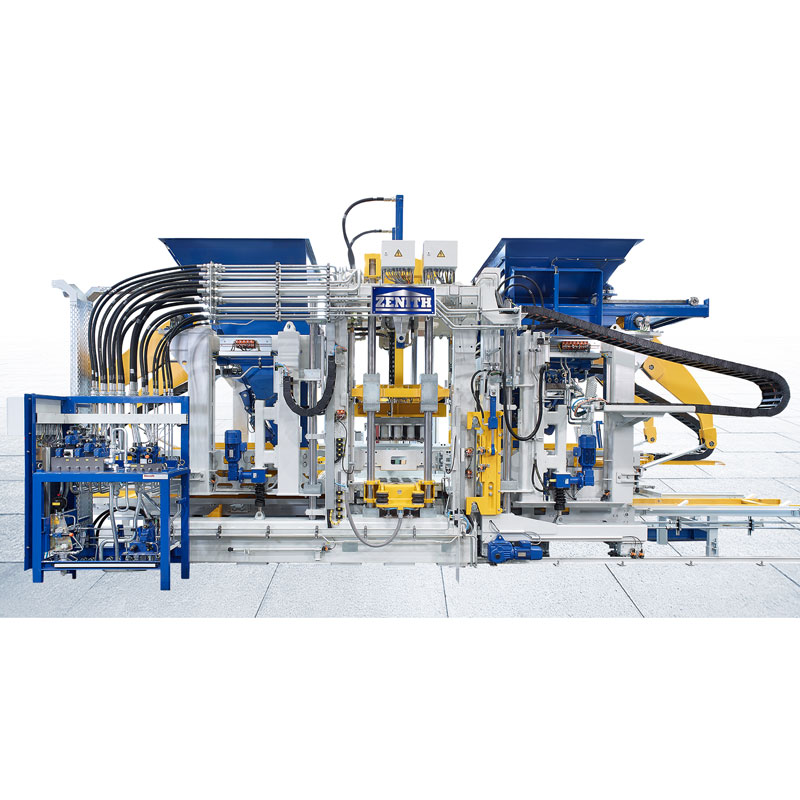

1) तपाइँ हाम्रो कारखानाबाट जेनिथ 1500 एकल प्यालेट ब्लक बनाउने मेसिन किन्नको लागि आश्वस्त हुन सक्नुहुन्छ। अल्ट्रा-डाइनामिक नामको उच्च गुणस्तरको सर्वो कम्प्याक्सन प्रणाली धेरै उच्च कम्प्याक्सन र चरम गतिशीलता हो। त्यसैले यसले उच्च गुणस्तरका उत्पादनहरूको द्रुत र कुशल उत्पादनको ग्यारेन्टी दिन्छ। विशेष गरी ठूलो मात्रा भएका उत्पादनहरू र प्रिमियम उत्पादनहरूका लागि, जुन पूर्व र मध्यवर्ती कम्पनसँग उत्पादन गरिन्छ, यो कम्पन प्रणालीले धेरै फाइदाहरू प्रदान गर्दछ। प्रणालीले इको-मैत्री र कम मर्मत उत्पादनलाई समर्थन गर्ने तेल स्नान बिना काम गर्दछ।
2) कम्पन तालिका, मोटर क्रस बीम र फ्रेम साइड भागहरूको लागि स्क्रू फिटिंगको प्रयोग यो जेनिथ 1500 एकल प्यालेट ब्लक बनाउने मेसिनको विशेष विशेषता हो। यो बजारमा अद्वितीय छ किनकि यसले ग्राहकको उत्पादन अवस्थाहरूमा अनुकूलन गर्न सक्छ। स्क्रू गरिएको निर्माणले प्रतिरोधी जडानहरू र उत्कृष्ट स्थिरताको लागि पनि प्रदान गर्दछ।

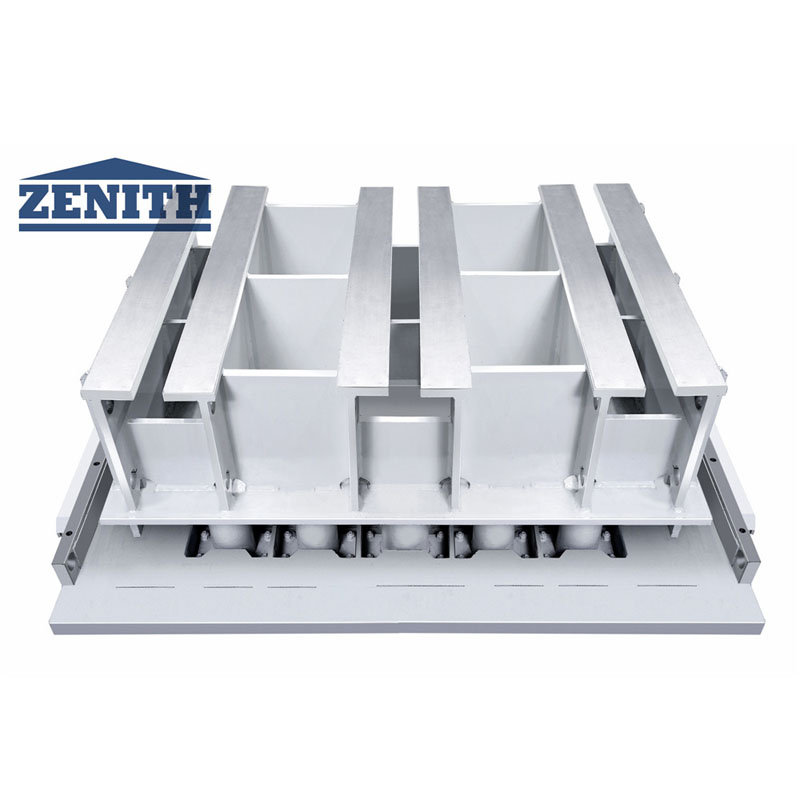

3) वायमेटिक मोल्ड क्ल्याम्पिंग उपकरणले सजिलो मोल्ड परिवर्तनको लागि प्रदान गर्दछ। मोल्ड थप फास्टनिंग बिना स्थित छ-जस्तै। मोल्ड होल्डरमा बोल्टहरू। यो वायवीय रूपमा संचालित क्ल्याम्पिंग लीभरहरू द्वारा निश्चित गरिएको छ। इष्टतम कम्पन परिणामहरू र लामो मोल्ड जीवन समय प्राप्त गरिन्छ पूर्व र मुख्य कम्पनको व्यक्तिगत समायोजनको लागि धन्यवाद। मोल्ड क्ल्याम्पिंग उपकरण अब अन्य मेसिन र मोल्ड निर्माताहरूको मोल्ड फास्टनिंग प्रणालीहरूमा अनुकूलित गर्न सकिन्छ।
4) Zenith 1500 एकल प्यालेट ब्लक बनाउने मेसिनको लागि नयाँ ट्र्याभर्स विकसित गरिएको छ जसले स्तम्भहरूलाई छेउबाट व्यक्तिगत रूपमा हटाउन अनुमति दिन्छ। यो नयाँ सुविधाले मर्मतसम्भार कार्यको समयमा धेरै समय बचत गर्दछ र यो विनिमय धेरै सुरक्षित र कम प्रयासमा गर्न सकिन्छ। स्तम्भहरू सहित यस एसेम्बलीको सम्पूर्ण ज्यामिति अघिल्लो मेसिन ZENITH 1500 सँग मिल्दोजुल्दो छ। अवस्थित मेसिनहरूमा यो नयाँ ट्र्याभर्स रिट्रोफिट गर्न सम्भव छ।

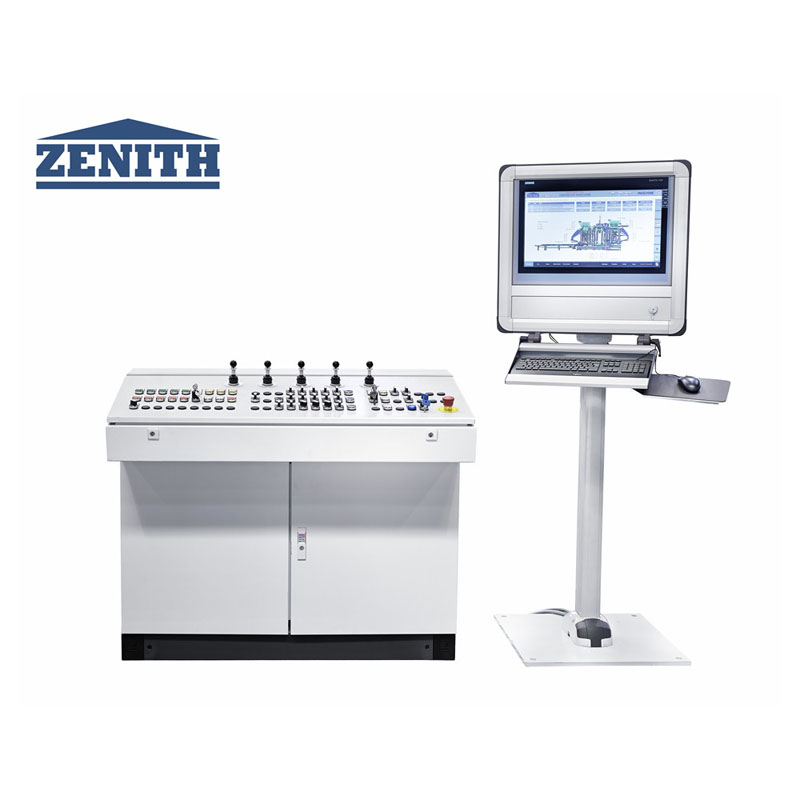

5) 5) आत्म-व्याख्यात्मक र अन्तर्वार्तात्मक दृश्य अवधारणाले मेसिन सञ्चालनको सजिलो सिकाइको लागि ग्यारेन्टी दिन्छ। नयाँ डायग्नोस्टिक डिजाइनले अपरेटरहरूलाई उत्तम समायोजनहरू छनौट गर्न समर्थन गर्दछ। समय-उपभोग समस्या शूटिंग अब आवश्यक छैन र उत्पादन डाउनटाइम न्यूनतममा घटाइन्छ। नवीनतम डाटाबेस प्रविधि प्रयोग गरेर, सबै जानकारी रेकर्ड, मूल्याङ्कन र भण्डारण गर्न सकिन्छ। यो डाटा जहाँ पनि उपलब्ध छ पूर्ण प्लान्ट नेटवर्किङ को लागी धन्यवाद।
प्राविधिक डाटा
जेनिथ 1500 एकल ब्लक बनाउने मेसिनको आधारभूत कन्फिगरेसन | |
अधिकतम बोर्ड आकार | 1,400 मिमी x 1,200 मिमी x 14 मिमी |
मोल्डिङ क्षेत्र | मोल्ड को लेआउट रेखाचित्र अनुसार |
उत्पादन आकार | 50mm-500mm |
स्वचालित छोरा कार को प्राविधिक मापदण्डहरू | |
अधिकतम लोड क्षमता | १५ किलो |
अधिकतम प्रति सम्मिलन र्याक लोड क्षमता | डिजाइनको रूपमा |
अधिकतम लोड क्षमता प्रत्येक दुई तह सम्मिलन र्याक | डिजाइनको रूपमा |
समर्थन कोष्ठक को भित्री चौडाइ | 1,060mm |
सम्मिलन र्याक को तहहरू | योजनाको रूपमा डिजाइन गरिएको छ |
सम्मिलन र्याक को दूरी | डिजाइनको रूपमा |
आमा कार ड्राइभिङ शक्ति | राम्रो 11KW |
उत्पादन उचाइ | |
अधिकतम उचाइ | 500mm |
न्यूनतम उचाइ | ३० मिमी |
स्ट्याकिंग उचाइ | |
अधिकतम स्ट्याकिंग उचाइ (प्यालेट सहित) | 1,800 मिमी |
अधिकतम उत्पादन क्षेत्र (मानक आकारको उत्पादन अन्तर्गत) | 1,350*1,050mm |
प्यालेट आकार (मानक) | 1,400*1,100mm |
स्टील प्लेट मोटाई | 14mm |
आधार सामग्री साइलो मात्रा | |
पिग्मेन्ट साइलो बाहेक | 1,500L |
मेसिनको उचाइ | |
पिग्मेन्ट उपकरण बाहेक | 35T |
प्यालेट कन्वेयर | 1.6T |
हाइड्रोलिक उपकरण | 3.2T |
मेसिनको आकार | |
अधिकतम कुल लम्बाइ | 8,250 मिमी |
अधिकतम कुल उचाइ | ४,६५० मिमी |
अधिकतम कुल चौडाइ | ३,१५० मिमी |
मेशिन प्राविधिक मापदण्डहरू / ऊर्जा खपत | |
कम्पन प्रणाली | सर्वो कम्पन प्रणाली |
कम्पन तालिका | अधिकतम: 175KN, 60HZ |
शीर्ष कम्पन | अधिकतम: 32KN |

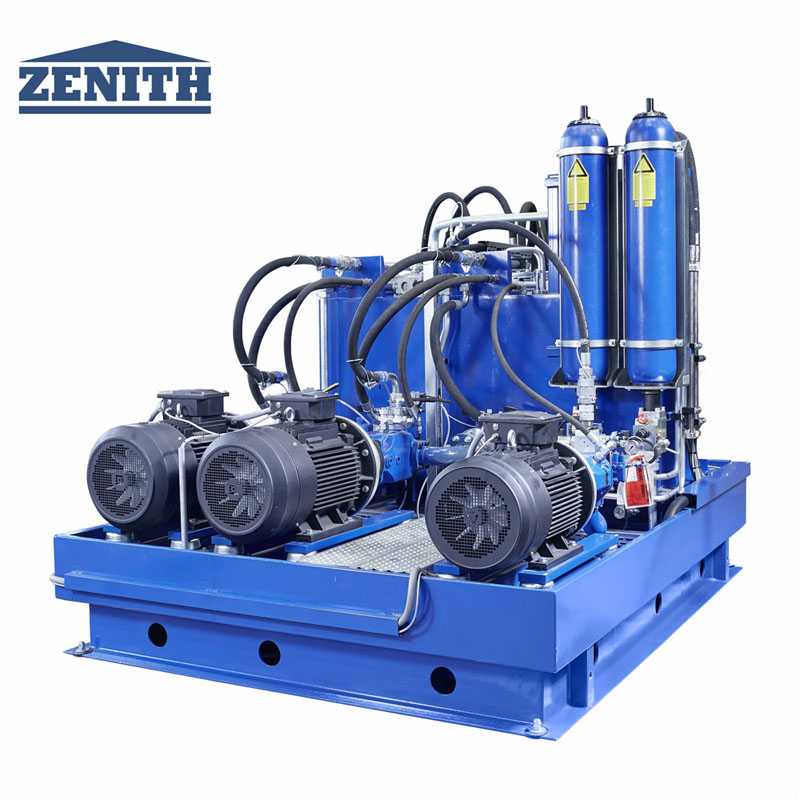

हाइड्रोलिक दबाव | |
कुल प्रवाह | 540L/मिनेट |
सञ्चालन दबाव | 180 बार |
अधिकतम शक्ति | 140 किलोवाट |
नियन्त्रण प्रणाली | Siemens S7-1500, टच स्क्रिन कन्सोल |
उत्पादन क्षमता
ब्लक प्रकार | आयाम (मिमी) | चित्रहरू | मात्रा/चक्र | साइकल समय | उत्पादन क्षमता (प्रति ८ घण्टा) |
खोक्रो ब्लक | 400*200*200 | 15 | १५ सेकेन्ड | 28,800 पीसी | |
आयताकार पेभर | 200*100*30 | 60 | १४ सेकेन्ड | 2,419m2 | |
आयताकार पेभर (फेसमिक्स बिना) | 200*100*80 | 60 | 115 | 3,110m2 | |
कर्स्टोन | 150*1000*300 | 6 | २० सेकेन्ड | 8,640 पीसी |
